گل میخ عرشه فولادی چیست؟ + نقش آن در سازه
گلمیخ عرشه فولادی (Shear Stud) قطعه‌ای فولادی است که به‌عنوان یک اتصال‌دهنده در سازه‌های ترکیبی مورد استفاده قرار می‌گیرد. این قطعه به‌شکل استوانه‌ای با سر پهن ساخته می‌شود و برای اتصال بتن به فولاد در سقف‌های مرکب به کار می‌رود. گل میخ یکی از اجزای کلیدی در سازه‌های فولادی – بتنی است و اتصالی قوی بین اجزاء سقف ساختمان برقرار می‌کند. در ادامه توضیح کامل‌تری را دربارۀ گل میخ عرشه فولادی و نقش آن در سازه به شما ارائه می‌دهیم.
گلمیخ عرشه فولادی چیست؟
گل میخ عرشه فولادی قطعه‌ای فلزی است که مانند یک میخ، فولاد و بتن را در سقف سازه‌های مرکب، به یکدیگر متصل می‌کند و ثابت نگه می‌دارد. این قطعه به‌شکل استوانه‌ای با سری پهن است و از فولادِ مقاوم و ضدزنگ تولید می‌شود و می‌تواند فشارهای بالایی را تحمل کند. این قطعه‌ها در اندازه‌های مختلفی ساخته می‌شوند تا برای انواع سازه‌ها مناسب باشند.
نقش گل میخ عرشه فولادی در سازه چیست؟
نقش گلمیخ عرشه فولادی در سازه‌ها به‌طور کلی در چند جنبۀ کلیدی خلاصه می‌شود که هر کدام به‌طور مستقیم بر عملکرد و ایمنی سازه تأثیر می‌گذارند. در ادامه به بررسی کارکرد گل میخ در سازه می‌پردازیم:
1) انتقال نیروهای برشی بین بتن و فولاد
گلمیخ عرشه فولادی به‌عنوان عنصر انتقال‌دهندۀ نیروهای برشی بین دال بتنی و تیرهای فولادی عمل می‌کند. وقتی فشاری به سقف وارد می‌آید، به‌طور مستقیم به دال بتنی منتقل می‌شود. بتن به‌دلیل مقاومت بالای خود، بارهای وارده را جذب می‌کند، اما برای انتقال این بارها به تیرهای فولادی نیاز به عناصر انتقال‌دهنده‌ای داریم که این کار را به‌صورت مؤثر انجام دهند. گل میخ‌ها این نقش را برعهده دارند و با اتصال قوی خود، نیروهای برشی را از بتن به فولاد منتقل می‌کنند.
2) افزایش پایداری و سختی سازه
گل میخ عرشه فولادی باعث می‌شود که بتن و فولاد به‌صورت یکپارچه عمل کنند. این یکپارچگی منجر به افزایش پایداری کلی سازه می‌شود. در سازه‌های مرکب، یعنی سازه‌هایی که در آنها از بتن و فولاد استفاده می‌شود، عملکرد هماهنگ بین اجزا بسیار اهمیت دارد؛ زیرا هر کدام از این مواد دارای خواص مکانیکی متفاوتی هستند. بتن مقاوم در برابر فشار و فولاد مقاوم در برابر کشش است. گل میخ‌ها این دو ماده را به‌گونه‌ای به هم متصل می‌کنند که ترکیبی از مقاومت آنها به‌دست آید و سختی و پایداری سازه افزایش پیدا کند.
3) جلوگیری از لغزش بین دال بتنی و تیرهای فولادی
لغزش بین بتن و فولاد می‌تواند منجر به کاهش کارایی و ایمنی سازه شود. گلمیخ عرشه فولادی با ایجاد یک اتصال مکانیکی قوی بین این 2 ماده، از لغزش آنها جلوگیری می‌کند. این امر به‌ویژه در سازه‌هایی که تحت بارهای متغیر و دینامیکی هستند، مانند پل‌ها و ساختمان‌های بلند، اهمیت زیادی دارد. جلوگیری از لغزش تضمین می‌کند که بارها به‌طور یکنواخت بین دال بتنی و تیرهای فولادی توزیع شوند و نقاط تمرکز تنش به‌حداقل برسند.

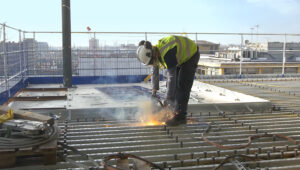

4) تقویت سازه در برابر بارهای دینامیکی و زلزله
در مناطقی که خطر زلزله بالاست، استفاده از گل میخ عرشه فولادی به‌طور قابل‌توجهی می‌تواند به بهبود عملکرد سازه کمک کند. گلمیخ‌ها با ایجاد اتصال قوی بین بتن و فولاد، از تغییر شکل‌های ناخواسته و خرابی‌های احتمالی در اثر زلزله جلوگیری می‌کنند. آنها همچنین به توزیع یکنواخت نیروهای زلزله کمک می‌کنند که این امر به کاهش تنش‌های موضعی و استحکام بیشتر سازه منجر می‌شود.
5) توزیع یکنواخت بارها در سطح دال بتنی
گل میخ‌ها به توزیع یکنواخت بارهای وارد بر سقف کمک می‌کنند. باوجود گلمیخ عرشه فولادی، نیروهای وارد بر دال بتنی به‌صورت یکنواخت به تیرهای فولادی منتقل می‌شوند. این امر از ایجاد نقاط تمرکز تنش جلوگیری می‌کند و باعث می‌شود سازه تحت بارهای مختلف عملکرد بهتری داشته باشد. توزیع یکنواخت بارها همچنین به کاهش احتمال ترک‌خوردگی و خرابی‌های موضعی در دال بتنی کمک می‌کند.
6) کاهش نیاز به مصالح و صرفه‌جویی اقتصادی
استفاده از گل میخ می‌تواند به کاهش مصرف مصالح ساختمانی منجر شود. با افزایش کارایی سازه‌های مرکب، می‌توان ضخامت دال بتنی و تعداد تیرهای فولادی را کاهش داد، بدون اینکه از مقاومت و ایمنی سازه کاسته شود. این امر می‌تواند به صرفه‌جویی اقتصادی در پروژه‌های ساختمانی کمک کند.
7) بهبود عملکرد بلندمدت سازه
اتصال قوی بین بتن و فولاد با استفاده از گل میخ‌ها باعث می‌شود که سازه در بلندمدت عملکرد بهتری داشته باشد. این اتصال قوی از ایجاد ترک‌های ناشی از تغییر شکل‌ها و بارهای متناوب جلوگیری می‌کند و طول عمر سازه را افزایش می‌دهد و باعث کاهش هزینۀ تعمیر می‌شود.
8) بهبود ایمنی سازه‌ها
روی‌هم‌رفته گل میخ عرشه فولادی به افزایش ایمنی سازه‌ها کمک می‌کند. با تضمین انتقال صحیح نیروها و جلوگیری از لغزش و تغییر شکل‌های ناخواسته، گل میخ‌ها باعث می‌شوند که سازه‌ها تحت بارهای مختلف، از جمله بارهای دینامیکی و زلزله، عملکرد بهتری داشته باشند و ایمنی ساکنان را تأمین کنند.

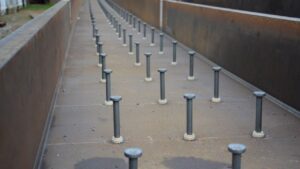

روش نصب گل میخ عرشه فولادی چگونه است؟

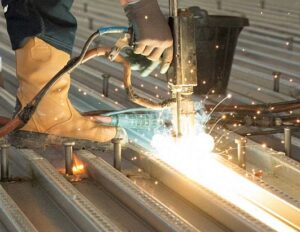

برای نصب گل میخ‌ها از دستگاه‌های جوش‌کاری قوی استفاده می‌شود. سطح فولادی که گل میخ به آن جوش داده می‌شود باید تمیز و عاری از زنگ‌زدگی، چربی یا رنگ باشد تا جوش به‌خوبی انجام شود. گل میخ‌ها باید با فاصله‌های مشخص و طبق طراحی مهندسی نصب شوند تا عملکرد مطلوبی داشته باشند. پس از نصب، باید کیفیت جوش و اتصال گل میخ‌ها مورد بررسی و سنجش قرار گیرد تا از صحت و استحکام آنها اطمینان حاصل شود. بعد از اتمام مرحلۀ جوش‌کاری، بتن‌ریزی روی عرشه انجام می‌شود. پس از خشک و سفت شدن بتن، گلمیخ‌ها مانند قلاب، بتن را به فولاد متصل نگه می‌دارند.
مزایای گلمیخ عرشه فولادی
به‌طور خلاصه می‌توان مزایای استفاده از گلمیخ عرشه فولادی را به‌شکل زیر برشمرد:
- گل میخ سریع اجرا می‌شود و زمان و هزینۀ ساخت را کاهش می‌دهد.
- گلمیخ نیاز به انجام عملیات آماده‌سازی ندارد.
- با ایجاد اتصال قوی بین بتن و فولاد، مقاومت و استحکام سازه بالاتر می‌رود.
- در نتیجۀ استفاده از گل میخ، نیاز به استفاده از مصالح اضافی کاهش می‌یابد.
- با توزیع یکنواخت بارها و جلوگیری از لغزش، سازه‌ها عملکرد بهتری در برابر زلزله پیدا می‌کنند.
- این اتصالات باعث می‌شوند که سازه در بلندمدت عملکرد بهتری داشته باشد و دچار ترک‌خوردگی و تغییر شکل نشود.
سخن آخر
گل میخ عرشه فولادی نقشی حیاتی در ایمنی و پایداری ساختمان‌های بتنی – فولادی دارد. این قطعه که به‌شکل میخی سرپهن است، وظیفۀ اتصال بتن و عرشۀ فولادی را برعهده دارد. قبل از بتن‌ریزیِ سقف، گلمیخ‌ها به عرشۀ فولادی جوش داده می‌شوند. این میخ‌ها بعد از سفت شدن بتن، مانند قلاب عمل می‌کنند و بتن و عرشۀ فولادی را با اتصالی محکم در جای خود نگه می‌دارند. این قطعه‌ها به‌ویژه برای تأمین امنیت سازه‌ها در مناطق زلزله‌خیز کاربرد دارند. استفاده از گل میخ باعث صرفه‌جویی در زمان و مصالح مصرفی می‌شود و کارایی کلی سازه‌ها را به نحوی چشمگیر افزایش می‌دهد.
